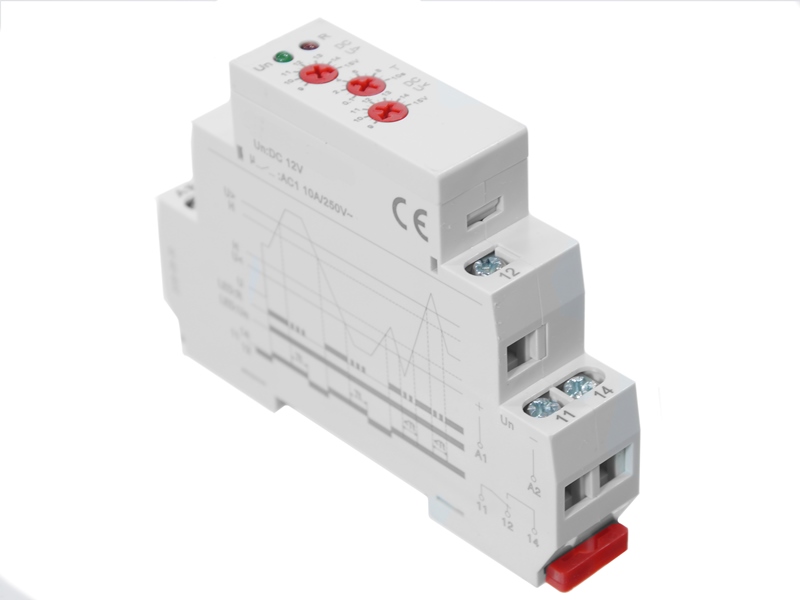

Styring der aktiverer ved under- eller over-spænding. Nem opsætning. Kan f.eks. bruges til at undgå afladning af batteri.
Der er 3 indstillinger
- Indstilbar underspænding
- Indstilbar overspænding
- Indstilbar tidsforsinkelse
Relæet aktiveres når spændingen stiger over den opsatte overspænding, eller falder under den opsatte underspænding. Aktiveringen sker så med den opsatte tidsforsinkelse.
Tilslutning:
- A1 og A2: Forsynings-spænding, og spænding som overvåges
- Ben 11: Indgang på relæet er
- Ben 14: Udgang når spændingen er korrekt
- Ben 12: Udgang når relæet er slukket eller spænding er for lav eller høj
Fakta for DC 12V (9-15V)
Elektrisk levetid: | 1 x 10^6 |
Max relæ spænding: | 250VAC / 24VDC |
Max strøm: | 10A |
Mekanisk levetid: | 1 x 10^7 |

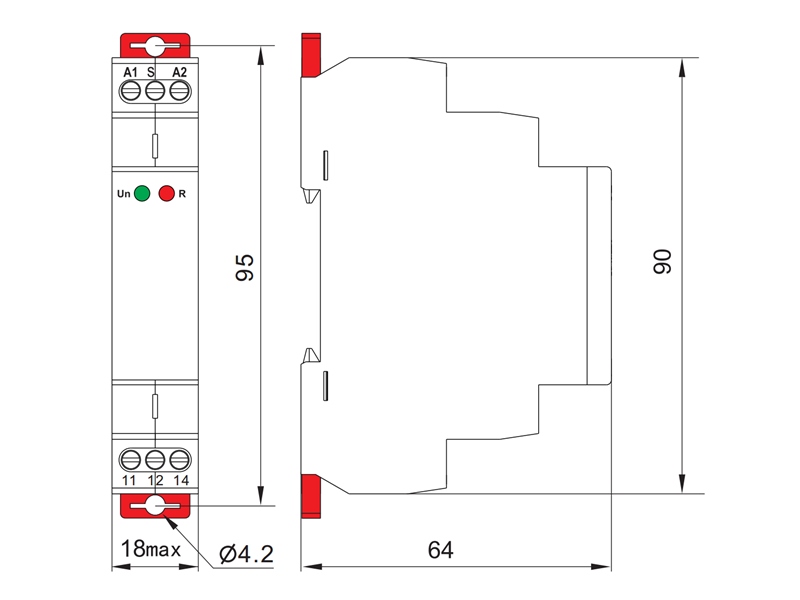

Montering: | DIN skinne (EN60715) |
Udgang: | SPDT |
Fakta for AC/DC 24-48V (20-80V)
Elektrisk levetid: | 1 x 10^6 |
Max relæ spænding: | 250VAC / 24VDC |
Max strøm: | 10A |
Mekanisk levetid: | 1 x 10^7 |
Montering: | DIN skinne (EN60715) |
Udgang: | SPDT |
Fakta for AC/DC 24-48V (20-80V), Justerbar hysterese
Elektrisk levetid: | 1 x 10^6 |
Max relæ spænding: | 250VAC / 24VDC |
Max strøm: | 10A |
Mekanisk levetid: | 1 x 10^7 |
Montering: | DIN skinne (EN60715) |
Udgang: | SPDT |
Styring der aktiverer ved under- eller over-spænding. Nem opsætning. Kan f.eks. bruges til at undgå afladning af batteri
